使用者可於「Overall Monitoring」看板中，將欲即時顯示的資訊（以下簡稱 Chip），新增至對應的設備單元中，例如：主程式名稱、執行中的程式等。每個設備單元最多可設定 5 組Chip。本範例將示範如何在設備單元中新增顯示機台狀態的Chip。
二、操作流程
1. 開啟Overall Monitoring看板。

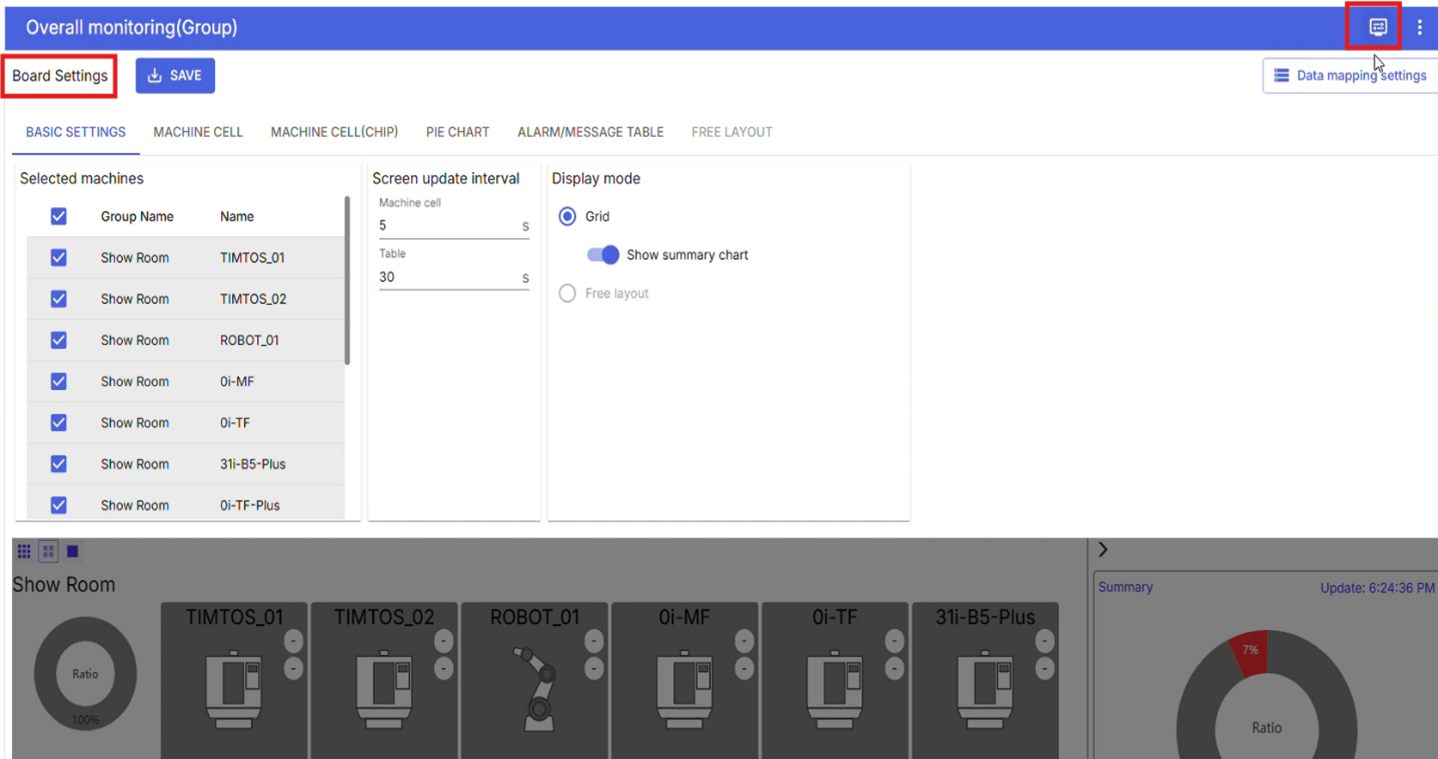

2. 點選【Board Settings】，進入Board Settings畫面。
- 20250411001.png (240.92 KiB) 已瀏覽 3159 次
3. 點選【Data Mapping settings】，進入Data mapping list畫面。
4. 點選【Machine Cell Chip Info3】，或其他尚未使用的chip欄位。

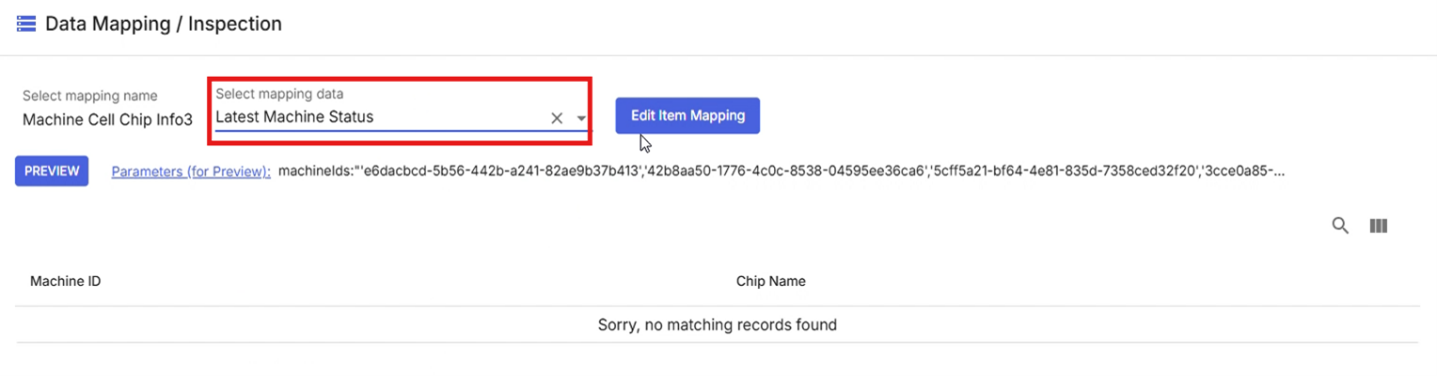

5. 點選【Select mapping data】，透過下拉選單選擇「Latest Machine Status」。
- 20250411002.png (84.08 KiB) 已瀏覽 3159 次

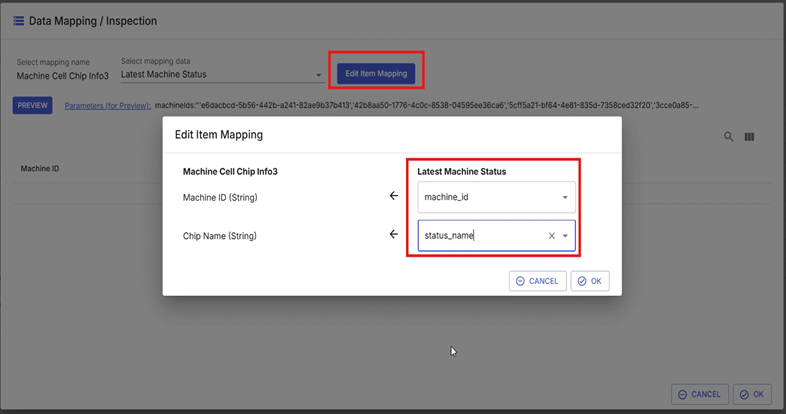

6. 點選【Edit Item Mapping】，並選擇欲顯示的資訊後點選【OK】。
- 20250411003.png (54.61 KiB) 已瀏覽 3159 次
7. 點選【OK】。
- 20250411004.png (62.79 KiB) 已瀏覽 3159 次

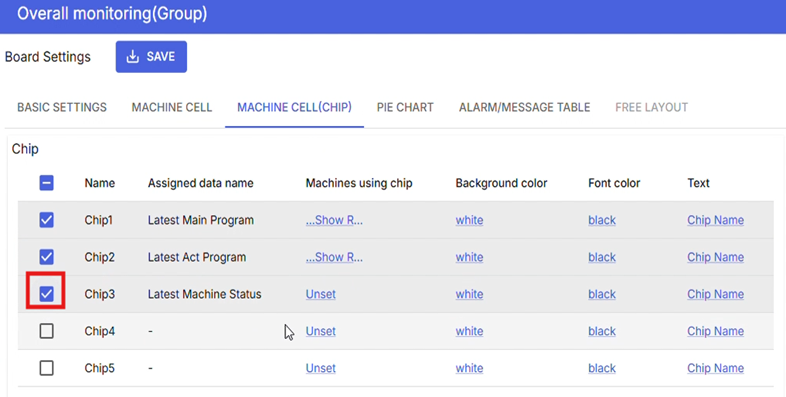

8. 切換至MACHINE CELL(CHIP)分頁，勾選要顯示的Chip。
- 20250411005.png (129.19 KiB) 已瀏覽 3159 次

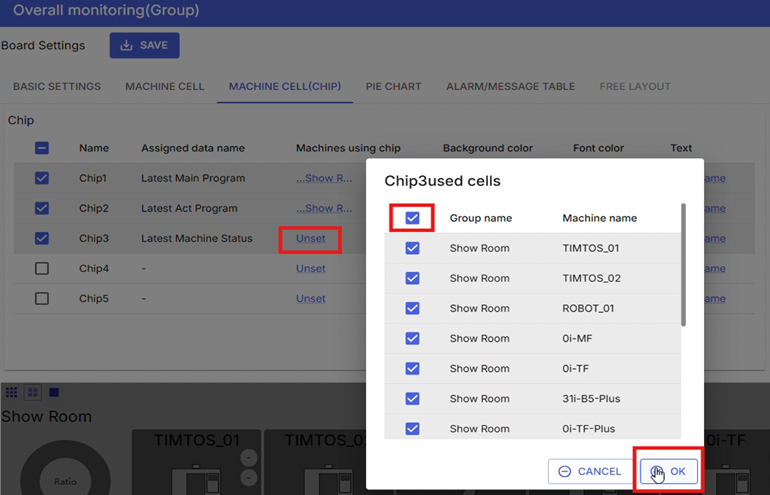

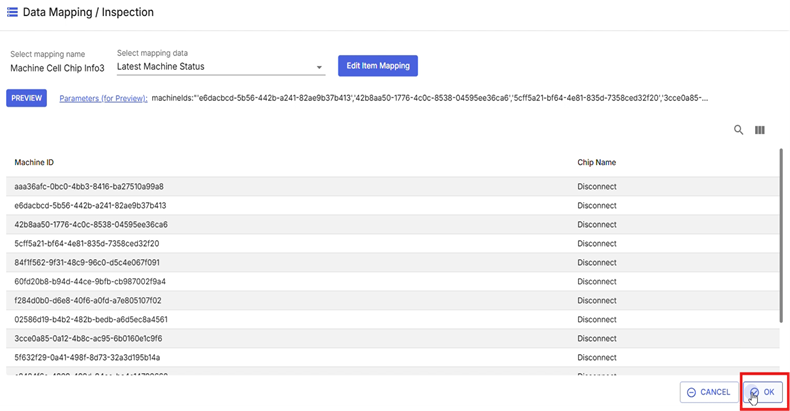

9. 勾選欲顯示此Chip的機台後點選【OK】。
- 20250411006.png (166.09 KiB) 已瀏覽 3159 次

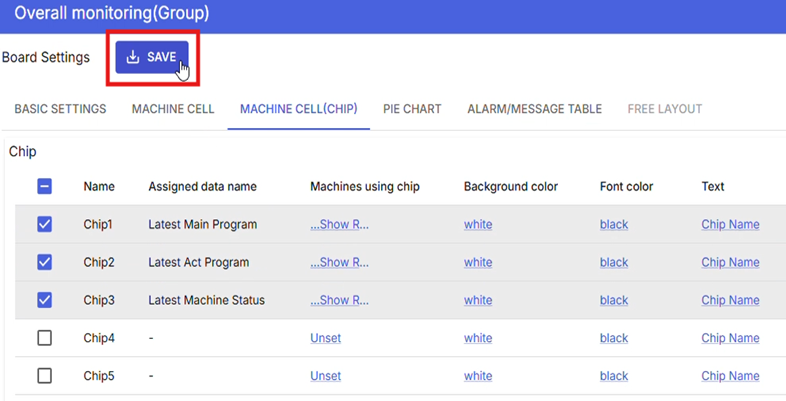

10. 點選【SAVE】。
- 20250411007.png (132.78 KiB) 已瀏覽 3159 次

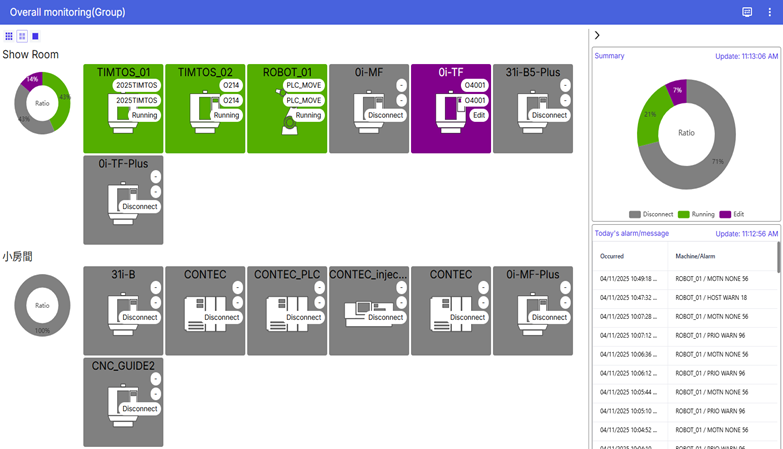

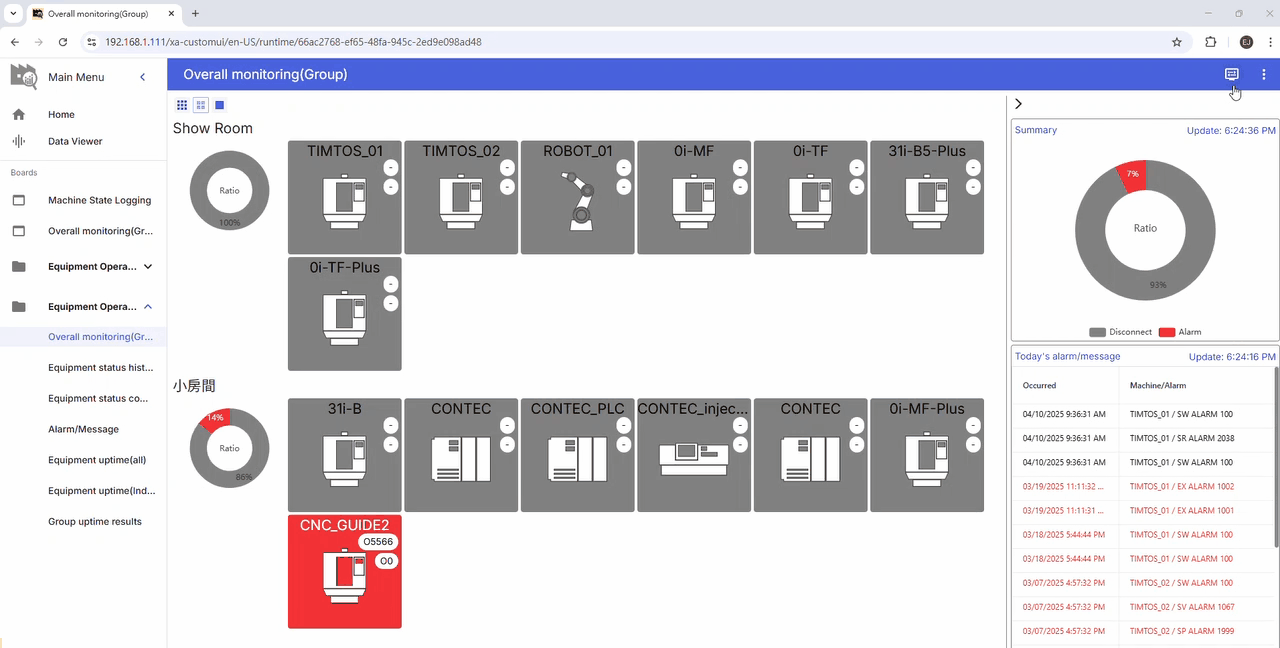

11. 查看設定結果。
- 20250411008.png (106.98 KiB) 已瀏覽 3159 次
三、參考資料
1. Factory Visualizer Operator Manual_B-30054EN
6.1.1.10 Adding display data to the equipment cell (Chip) on the Overall monitoring screen
四、示範影片
- 新建Chip 示範.gif (24.16 MiB) 已瀏覽 3045 次
